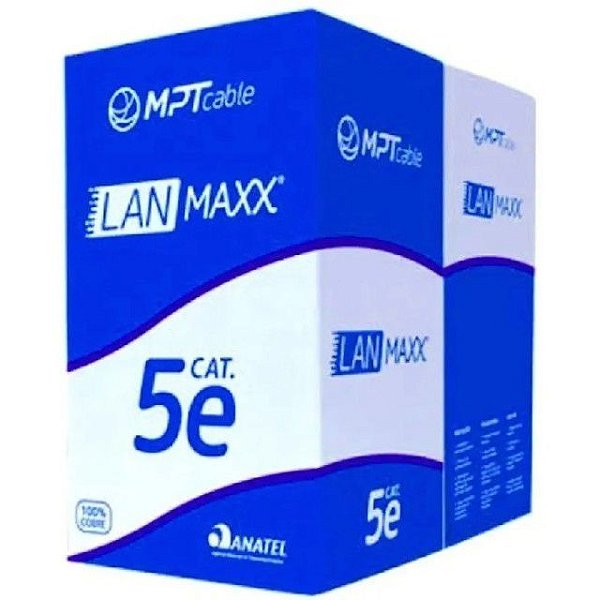

Cabo de Rede CAT5E CM 4P Preto CX 305MTS - MPT
Descrição do Produto
Cabo constituído por condutores de cobre maciço com isolação em termoplástico, torcidos em pares e núcleo protegido por um revestimento externo de material não propagante a chama.
Aplicações e uso
Este cabo foi desenvolvido para instalação interna horizontal, GIGABIT ETHERNET, 100 BASE TX / T4, ATM 155, outros
padrões compatíveis com ao Cabo CAT 5E e Sistemas de CFTV, RoHS. Os cabos CMX são indicados para aplicação em tubulações metálicas onde não exista concentração de cabos nem fluxo de ar forçado, e onde a região exposta não seja superior a 3m de comprimento, devendo sua maior dimensão transversal ser menor que 6,4mm.
Condutores de cobre
CATEGORIA DE TRANSMISSÃO
VERIFICADO 100MHz
CLASSE CMX
Construção:
- Conjunto constituído por condutores de cobre maciço de alta pureza diâmetro 24AWG
- Os condutores de cobre são isolados individualmente por material termoplástico com características elétricas especiais e cores distintas para sua identificação
- Os condutores isolados são torcidos em pares com passos de binagem calculados para o correto desacoplamento e melhoria da transmissão, sendo reunidos formando o núcleo do cabo
- Revestimento externo em material não propagante a chama, com aditivos adequados, classificação frente a chama tipo CMX, em conformidade com a diretiva RoHS, em cores distintas
Par trançado
Os cabos possuem 4 pares
Categoria de transmissão:
Os cabos UTP Cat 5e possuem características de transmissão verificadas até 100MHz
Normas, Especificações e Performance
- ANSI TIA/EIA-568-B.2
- ANATEL Requisitos técnicos Categoria I - Cabo sem blindagem
– Categoria 5e – condutor sólido para uso interno par trançado de 100 ohms
- ABNT NBR 14703, ABNT NBR 14705
Revestimento Externo
Figura Cabo U/UTP CAT5e
Características Dimensionais
|
Cabo |
Número de Pares |
Diâmetro Externo [mm] |
Peso Líquido [kg/km] |
Embalagem Caixa [m] |
|
Cat 5e CMX |
4 |
4,4 |
25,5 |
305 |
Os cabos devem ser instalados seguindo trações e curvaturas aqui especificadas.
Características Mecânicas
|
Requisitos |
Unidade |
Valor |
|
Tensão de puxamento máxima |
[N] |
110 |
|
Tensão de ruptura mínima |
[N] |
400 |
|
Raio mínimo de curvatura Sem tensão Sob tensão |
[mm] |
4 x diâmetro externo do cabo 8 x diâmetro externo do cabo |
|
|
|
|
|
|
|
|
|
|
|
|
Freq. |
Insertion Loss |
NEXT |
PSNEXT |
ACR |
PSACR |
ELFEXT |
PSELFEXT |
RL |
|
[MHz] |
[dB/100m] |
[dB] |
[dB] |
[dB/100m] |
[dB/100m] |
[dB/100m] |
[dB/100m] |
[dB/100m] |
|
1 |
2,0 |
65,3 |
62,3 |
63,3 |
60,3 |
63,8 |
60,8 |
20,0 |
|
4 |
4,1 |
56,3 |
53,3 |
52,2 |
49,2 |
51,7 |
48,7 |
23,0 |
|
8 |
5,8 |
51,8 |
48,8 |
46,0 |
43,0 |
45,7 |
42,7 |
24,5 |
|
10 |
6,5 |
50,3 |
47,3 |
43,8 |
40,8 |
43,8 |
40,8 |
25,0 |
|
16 |
8,2 |
47,3 |
44,3 |
39,1 |
36,1 |
39,7 |
36,7 |
25,0 |
|
20 |
9,3 |
45,8 |
42,8 |
36,5 |
33,5 |
37,7 |
34,7 |
25,0 |
|
25 |
10,4 |
44,3 |
41,3 |
33,9 |
30,9 |
35,8 |
32,8 |
24,3 |
|
31,25 |
11,7 |
42,9 |
39,9 |
31,2 |
28,2 |
33,9 |
30,9 |
23,6 |
|
62,5 |
17,0 |
38,4 |
35,4 |
21,4 |
18,4 |
27,8 |
24,8 |
21,5 |
|
100 |
22,0 |
35,3 |
32,3 |
13,3 |
10,3 |
23,8 |
20,8 |
20,1 |
Código de Cores
|
Pares |
1 |
2 |
3 |
4 |
||||
|
Cor |
Az |
AzCl |
Br |
Lj |
Vd |
VdCl |
Mr |
MrCl |
|
Revestimento Externo |
|||||
|
Cor |
Vm |
Az |
Br |
Cz |
Pt |
Gravação Externa
Sobre o revestimento externo do cabo Cat 5e são gravados em intervalos regulares de 1 metro:
ANATEL 02212-07-03221 MPT CABO U/UTP CMX CAT.5E 24AWG X 4P LOTE N / 20AA Seqüencial Métrica
Onde:
U/UTP = Não blindado
CMX = Classificação de retardancia a chama CAT 5E = Categoria de transmissão até 100MHz 24AWG = Diâmetro nominal do condutor
4P = Quantidade de pares
LOTE N = Número do lote de fabricação 20AA = Ano de fabricação
02212-07-03221 = Código ANATEL
Acondicionamento e Fornecimento
Cada lance do cabo é fornecido acondicionado em uma caixa devidamente identificada e protegida.
Comprimento nominal de 305m.
