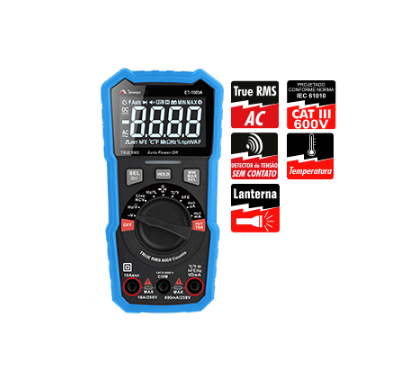

Multímetro Digital CAT III-600V com Detector de Tensão sem Contato True RMS AC Minipa ET1505A

CARACTERÍSTICAS

·         Display: LCD Invertido de 3 5/6 dígitos, 6000 contagens

·         Indicação de Bateria Fraca

·         Indicação de Sobrefaixa: O Display indicará com o símbolo “OL”

·         True RMS: AC

·         Desligamento Automático: Aprox. 15 minutos

·         Taxa de Amostragem: 3 vezes por segundo

·         Indicação de Polaridade: Automático

·         Mudança de Faixa: Automático

·         Função Data Hold

·         Função Máximo, Mínimo e Relativo

·         Detecção de Tensão sem Contato (NCV)

·         Detecção de Linha viva (LIVE)

·         Teste de hFE de Transistor

·         Grau de Poluição: 2 (Uso Interno)

·         Segurança/Conformidade: De acordo com a IEC61010-1, categoria de sobretensão CAT III 600V e dupla isolação

ESPECIFICAÇÕES TÉCNICAS

·         Alimentação: 2 x 1,5V tipo “AAA”

·         Dimensões: 150(A) x 75(L) x 47(P)mm

·         Peso: Aprox. 300 gramas(incluindo bateria)

·         Altitude: 2.000 metros

·         Ambiente:
- Operação: 0°C a 40°C, U. R. ≤75%
- Armazenamento: -10°C a 50°C, U. R. ≤80%.

APLICAÇÕES

·         O modelo ET-1505A oferece uma ampla gama de funcionalidades, incluindo medição de tensão AC/DC, corrente AC/DC, resistência, diodo, transistor hFE, continuidade, temperatura, frequência, duty cycle, capacitância, NCV (detecção de tensão sem contato) e detecção de linha viva (LIVE). Para facilitar a leitura dos valores em ambientes escuros, o multímetro possui display invertido e lanterna embutidas.

SEGURANÇA

·         Este instrumento está de acordo com a norma IEC61010-1 Categoria III 600V e dupla isolação. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual. Sempre leia as informações de segurança e regras para operação segura contidas no manual de instruções.

GERAL

·         A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 18~28°C se não especificado de outra forma e umidade relativa entre ≤80%. Ciclo de calibração recomendado de 1 ano. Especificações válidas para 10% a 100% da faixa.

TENSÃO DC

·         Faixas: 600mV, 6V, 60V, 600V;

·         Precisão: 600mV~6V±(0,5% + 3D)
60V±(0,8% + 3D)
600V±(0,8% + 5D)

·         Resolução: 0,1mV, 1mV,10mV, 100mV

·         Impedância de entrada: Aproximadamente 10MΩ

·         Proteção de Sobrecarga:
Para Faixa de 600mV: 250V DC ou 250V AC RMS;
Para as Demais Faixas: 600V DC ou AC RMS.

TENSÃO AC (TRUE RMS)

·         Faixas:600mV, 6V, 60V, 600V

·         Precisão: ±(1% + 10D)

·         Resolução: 0,1mV, 1mV, 10mV, 100mV

·         Resposta em Frequência: 40Hz~1KHz

·         Impedância de entrada: Aproximadamente 10MΩ

·         Proteção de Sobrecarga:
Para Faixa de 600mV: 250V DC ou AC RMS;
Para as Demais Faixas: 600V DC ou AC RMS.

CORRENTE DC

·         Faixas: 600μA, 6000μA, 60mA, 600mA, 6A,10A

·         Precisão: 600μA ~ 60mA ±(1%+5D);
600mA ±(2% + 5D);
6A~10A ±(3% + 5D);

·         Resolução: 0,1μA,1μA, 0,01mA, 0,1mA, 0,001A, 0,01A

·         Proteção de Sobrecarga:
Fusível de 630mA/250V para borne de “μA/mA”;
Fusível de 10A/250V para borne de “A”;

·         Ao medir correntes >1A, não exceder 30 segundos de medição contínua. Ao medir corrente novamente, o instrumento deve ser resfriado por duas vezes o tempo de medição.

CORRENTE AC (TRUE RMS)

·         Faixas: 600μA, 6000μA, 60mA, 600mA, 6A,10A

·         Precisão: 600μA ~ 60mA ±(1,8% + 5D);
600mA ±(2,5% + 5D);
6A~10A ±(3% + 5D);

·         Resolução: 0,1μA,1μA, 0,01mA, 0,1mA, 0,001A, 0,01A

·         Resposta em Frequência: 40Hz~1KHz

·         Proteção de Sobrecarga:
Fusível de 630mA/250V para borne de “μA/mA”;
Fusível de 10A/250V para borne de “A”

·         Ao medir correntes >1A, não exceder 30 segundos de medição contínua. Ao medir corrente novamente, o instrumento deve ser resfriado por duas vezes o tempo de medição.

RESISTÊNCIA

·         Faixas: 600Ω, 6kΩ, 60kΩ, 600kΩ, 6MΩ, 60MΩ;

·         Precisão: 600Ω ~ 6MΩ ±(1% + 5D); 60MΩ ±(1,2% + 8D)

·         Resolução: 0,1Ω, 0,001kΩ, 0,01kΩ, 0,1kΩ, 0,001MΩ, 0,01MΩ

·         Proteção de Sobrecarga:250V DC ou 250V AC RMS

CAPACITÂNCIA

·         Faixas: 60nF, 600nF, 6μF, 60μF, 600μF, 6mF, 60mF, 100mF

·         Precisão: 60nF ±(4% + 25D); 600nF~ 600μF ±(4% + 15D); 6mF ~ 100mF ±(5% + 25D)

·         Resolução: 0,01nF, 0,1nF, 0,001 μF, 0,01 μF, 0,1 μF, 0,001 mF, 0,01 mF, 0,1 mF

·         Proteção de Sobrecarga: 250V DC ou 250V AC RMS.

DUTY CYCLE

·         Faixas: 0,1% ~ 99,9%;
Precisão: (F≤1kHz) ±(1,2% + 3D)
(F>1kHz) ±(2,5% + 3D)
(Valor típico Vrms=1V)

·         Resolução: 0,1%

·         Proteção de Sobrecarga:250V DC ou 250V AC RMS.

FREQUÊNCIA

·         Faixas: 10Hz ~ 10MHz;

·         Precisão: ±(0,5% + 4D)

·         Resolução: 0,001Hz, 0,01Hz,0,1Hz,0,001kHz, 0,01kHz, 0,1kHz, 0,001MHz

·         Proteção de Sobrecarga: 250V DC ou 250V AC RMS

TESTE DE TRANSISTOR

·         Faixa: hFE

·         Descrição: Medir o transistor do tipo NPN ou PNP para exibir o valor aproximado de hFE 0 - 1000

·         Condição de Teste: Corrente de base 10μA Vce é de aproximadamente 2,8V

TEMPERATURA

·         Faixas: -20~1000°C / -4~1832°F

·         Precisão: -20~0°C ±(4°C)
0~400°C ±(2%+3D);
400 ~ 1000°C ±(3% +3D);
-4~ 32°F ±(5 °F);
32~752°F ±(2%+5D);
752~1832°F ±(3%+5D);

·         Resolução:1°C, 1°F

·         A precisão acima não inclui o erro do termopar

·         A sonda termopar tipo K que acompanha o instrumento devem ser utilizada para medidas entre -40°C ~ 204°C, para outras temperaturas verifique acessórios opcionais

TESTE DE CONTINUIDADE/ DIODO

·         Faixa Continuidade: O equipamento ira emitir um sinal sonoro se a resistência for menor que 50Ω±30Ω.

·         Faixa Diodo: Exibe a tensão direta aproximada do diodo.

·
